 Fabriquer un système de warning

Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Fabriquer un système de warning   Ven 9 Mar 2012 - 14:43

comme promis (vaut mieux tard que jamais lol! )

outils necessaires :

-clef btr pour ouvrir le phare
-un petit tournevis pour pousser les ptit bitogno que je sait pas comment ca s appelle
-une perceuse
-un fer a souder(facultatif)

materiel necessaire (dans n'importe quel magasin de bricolage)

-2 fois 15 cm de fil electrique noir(surtout noir car sur la mienne ils sont bleu et ca se voit)
-du scotcth d'electricien noir egalement
-un bouton on/off(trouve chez accesoirement a 8€50)
-2 cosses de ce type



-1ere etape ouvrir le phare

demonter les 2 bitognos de chaque cote du phare. pour ce faire, pousser sur la partie du centre avec le petit tournevis
attention soit les bitognos tombent par terre soit dans le phare (sur la photo ils n y sont plus) et enlever l autre partie en tirant dessus.

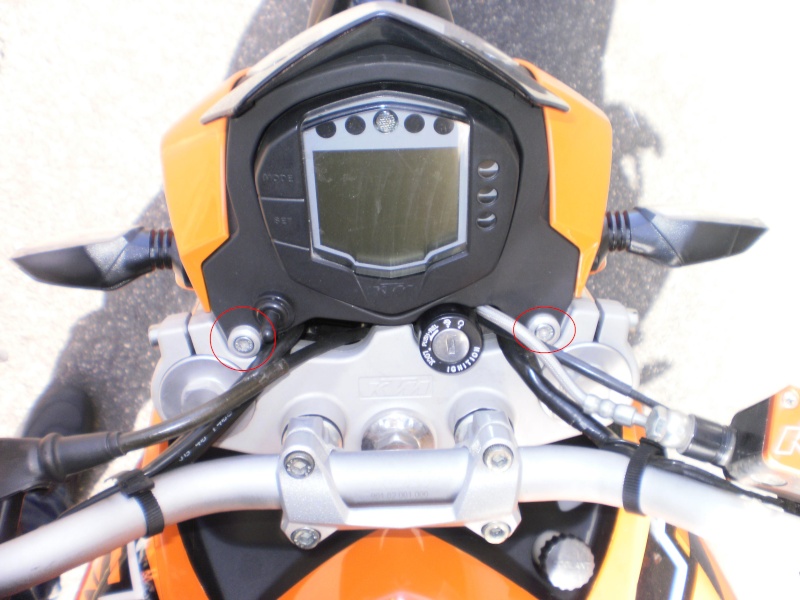

puis enlever les 2 vis btr





-2eme etape

mettre les cosses sur le fil + du clignotant gauche (fil vert)




mettre les cosses sur le fil + du clignotant droit (fil gris)



-3eme etape l instalation du bouton

percer un trou du diametre de votre bouton a l endrois de votre choix en prenant soin de verifier que ca passe
relier les deux fils que vous avez instale au bouton (soit en soudant soit comme moi en les isolant avec le scotch) puis insatler celui -ci




refermer le phare

quand le bouton est sur ON mettre n importe quel clignontant et les warnings fonctionnent
quand le bouton est sur OFF les clignotants fonctionnent normalement

et voila le tour est joue

en esperant que ca reponse a vos exigences lol!
Revenir en haut Aller en bas
jm29
KTM Fan
KTM Fan
avatar

Messages : 1058
Date d'inscription : 12/12/2011
Localisation : val de marne
Age : 52

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 15:10

super top ! merci
Revenir en haut Aller en bas
didier
Crazy Rider
Crazy Rider
avatar

Messages : 582
Date d'inscription : 22/12/2011
Localisation : 03 proche de montluçon
Age : 51

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 15:54

TUTO nickel! bon à prendre MERCI à toi cheers
Revenir en haut Aller en bas
inthemix94
Ready To Race
Ready To Race
avatar

Messages : 2585
Date d'inscription : 14/06/2011
Localisation : Duke Bar Team
Age : 51

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 15:56


et bien ca c'est du tuto

claire simple efficace

Bravo ledukerktm Twisted Evil
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 16:06

merci les gars!!!!
Revenir en haut Aller en bas
Skateur-Fou
Champion
Champion
avatar

Messages : 282
Date d'inscription : 07/03/2012
Localisation : Île de la Réunion (974)

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 16:30

Merci beaucoup! Very Happy
Revenir en haut Aller en bas
Hellspawn
KTM Fan
KTM Fan
avatar

Messages : 1017
Date d'inscription : 07/06/2011
Localisation : Région parisienne
Age : 40

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 16:45


Trop fort !
Merci !
Revenir en haut Aller en bas
Siiwon
KTM Fan
KTM Fan
avatar

Messages : 1684
Date d'inscription : 22/11/2011
Localisation : Eure - Haute Normandie.
Age : 22

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 17:53

superbe tuto !
Les cosses permettent le montage en derivation ?
Revenir en haut Aller en bas
hcap99
Pilote
Pilote
avatar

Messages : 110
Date d'inscription : 17/10/2011
Localisation : Suisse
Age : 25

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 18:23

merci pour le tuto.
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 19:15

@Siiwon a écrit:
superbe tuto !
Les cosses permettent le montage en derivation ?

Non en faite ça crée un pont
Revenir en haut Aller en bas
Siiwon
KTM Fan
KTM Fan
avatar

Messages : 1684
Date d'inscription : 22/11/2011
Localisation : Eure - Haute Normandie.
Age : 22

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 19:21

@Ledukektm a écrit:
@Siiwon a écrit:
superbe tuto !
Les cosses permettent le montage en derivation ?

Non en faite ça crée un pont
ouais c'est ca d'accord !
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 21:40

@Siiwon a écrit:
@Ledukektm a écrit:
@Siiwon a écrit:
superbe tuto !
Les cosses permettent le montage en derivation ?

Non en faite ça crée un pont
ouais c'est ca d'accord !

Tu as bien compris ma réponse? Car en électricité on appelle vraiment ça un pont
Revenir en haut Aller en bas
Siiwon
KTM Fan
KTM Fan
avatar

Messages : 1684
Date d'inscription : 22/11/2011
Localisation : Eure - Haute Normandie.
Age : 22

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 21:45

Oui oui ! j'ai compris Wink Sinon tu pourrais faire juste un petit schema electrique.. ca peut surement aider.. en je sais pas Wink
Merci en tous cas !
Revenir en haut Aller en bas
Morphéus
Crazy Rider
Crazy Rider
avatar

Messages : 761
Date d'inscription : 05/07/2011
Localisation : Duke Bar Team
Age : 53

MessageSujet: Re: Fabriquer un système de warning   Ven 9 Mar 2012 - 21:56

Merci pour ce super tuto
Revenir en haut Aller en bas
Th.B
Crazy Rider
Crazy Rider
avatar

Messages : 749
Date d'inscription : 03/06/2011
Localisation : Ile de France

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 14:21

Merci pour ce tuto très clair.
Une petite question: pas de problème pour la centrale qui devra faire clignoter 4 feux au lieu de 2 ? Je sais que pour des cligno à lampes, ce montage a fait griller la centrale, mais pour pour nous, c'est des leds alors c'est sans doute différent...
Revenir en haut Aller en bas
didier
Crazy Rider
Crazy Rider
avatar

Messages : 582
Date d'inscription : 22/12/2011
Localisation : 03 proche de montluçon
Age : 51

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 14:33

je viens de le faire sur la mienne c'est nickel!
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 16:37

@Th.B a écrit:
Merci pour ce tuto très clair.
Une petite question: pas de problème pour la centrale qui devra faire clignoter 4 feux au lieu de 2 ? Je sais que pour des cligno à lampes, ce montage a fait griller la centrale, mais pour pour nous, c'est des leds alors c'est sans doute différent...

moi je n est pas de probleme a part qu il clignote plus vite des fois
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 16:37

@didier a écrit:
je viens de le faire sur la mienne c'est nickel!

super!!!
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 16:41

@Siiwon a écrit:
Oui oui ! j'ai compris Wink Sinon tu pourrais faire juste un petit schema electrique.. ca peut surement aider.. en je sais pas Wink
Merci en tous cas !

Revenir en haut Aller en bas
inthemix94
Ready To Race
Ready To Race
avatar

Messages : 2585
Date d'inscription : 14/06/2011
Localisation : Duke Bar Team
Age : 51

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 18:29

@Ledukektm a écrit:
@Siiwon a écrit:
Oui oui ! j'ai compris Wink Sinon tu pourrais faire juste un petit schema electrique.. ca peut surement aider.. en je sais pas Wink
Merci en tous cas !


vu la simplicité a faire on se demande pourquoi Ktm la pas mis d'origine Rolling Eyes
Revenir en haut Aller en bas
Psykotik
Crazy Rider
Crazy Rider
avatar

Messages : 511
Date d'inscription : 17/08/2011
Localisation : Lyon / Villefranche sur Saône / Francheleins
Age : 34

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 18:36

Au fait y a pas moyen de faire en sorte que le bouton qui met le circuit en mode "warning", active en même temps l'allumage des clignos, plutôt que de le faire ensuite ? Ca doit pouvoir se brancher sur l'allumage clignos non ?
Revenir en haut Aller en bas
Siiwon
KTM Fan
KTM Fan
avatar

Messages : 1684
Date d'inscription : 22/11/2011
Localisation : Eure - Haute Normandie.
Age : 22

MessageSujet: Re: Fabriquer un système de warning   Sam 10 Mar 2012 - 19:15

Ca c'est plus complexe.. !
Merci du schema, il est parfait !
Revenir en haut Aller en bas
Ledukektm
KTM Fan
KTM Fan
avatar

Messages : 1243
Date d'inscription : 08/08/2011
Localisation : DGT
Age : 38

MessageSujet: Re: Fabriquer un système de warning   Mar 13 Mar 2012 - 20:03

@Psykotik a écrit:
Au fait y a pas moyen de faire en sorte que le bouton qui met le circuit en mode "warning", active en même temps l'allumage des clignos, plutôt que de le faire ensuite ? Ca doit pouvoir se brancher sur l'allumage clignos non ?

Non je ne pense pas
Revenir en haut Aller en bas
hcap99
Pilote
Pilote
avatar

Messages : 110
Date d'inscription : 17/10/2011
Localisation : Suisse
Age : 25

MessageSujet: Re: Fabriquer un système de warning   Mar 13 Mar 2012 - 21:17

Il faut mettre un interrupteur avec 2 contacts, en parallèle du commutateur d'origine.

Revenir en haut Aller en bas
Siiwon
KTM Fan
KTM Fan
avatar

Messages : 1684
Date d'inscription : 22/11/2011
Localisation : Eure - Haute Normandie.
Age : 22

MessageSujet: Re: Fabriquer un système de warning   Mar 13 Mar 2012 - 22:01

Parfait !
Revenir en haut Aller en bas
